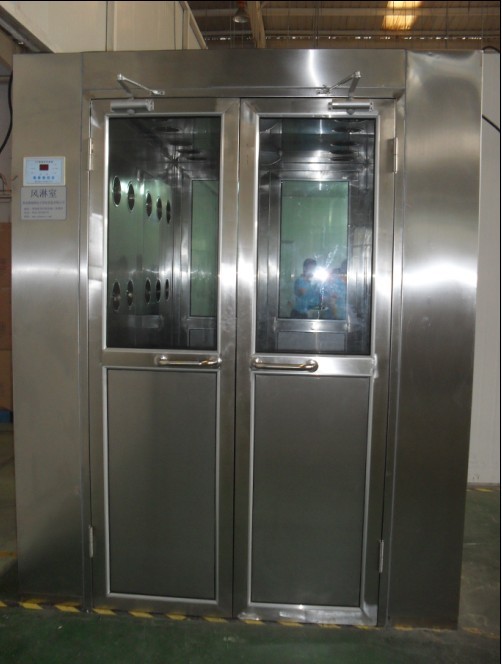

风淋室智能化控制操作说明

发布日期:2021/11/13 15:40:06 访问次数:512

风淋室智能化控制操作说明
  1.通电

  1.1按背面接线图接好线,检查无误后请插上电源220VAC,数码显示原设置值,如无指示灯亮为初始状态(内外门解锁,等待你的使用。)

  注:红外感应器电源为12VDC时,接“12VDC电源”接线端子。红外感应器电源为220VAC时,接“工作指示灯”接线端子。

  2.待机

  系统在待机状态内,感应头一感应到有人时立即进行语音提示吹淋工作,当超过待机时间时,系统转为初始状态。

  3.进门(由外向内走)—从非洁净室进入洁净室:

  打开外门,内门上电自锁,进入风淋室,关上外门。(语音提示站在感应区内)

  内外门自锁,红外感应吹淋开始(语音提示吹淋过程), 吹淋完毕(语音提示),内门解锁。

  3.1打开外门,内门上电自锁,风淋室照明灯点亮,工作指示灯亮,人走进风淋室,关上外门,语音提示:“你好,请站在感应区内”。系统开始检测是否有人在风淋室,如检测到有人, 系统即转入风淋过程3.2。

  3.2内外门自锁,风机起动开始风淋,风淋计时开始倒数10S(设置值)。语音提示:“正在工作,请转动身体360度”,风淋结束后,启动延时,延时结束后,内门解锁,语音提示:“吹淋完毕,请从后门退出”,内门解锁后,此时从内门退出风淋室。人出内门后,再关上内门。系统返回初始状态,等待下一次的使用。

  3.3如系统在10秒内检测风淋室无人时,系统返回待机状态(红外检测继续工作)。在待机状态下,如系统检测到人体时,内外门自锁,风淋室开始风淋,但超过待机状态10秒后,系统返回初始状态。(如系统检测到人体时,风淋室也不吹淋。)

  3.4如有人在风淋室,但不在系统感应区内,系统即转入3.3,当系统一检测到有人时,系统即转入风淋过程3.2。

  3.5如系统正在工作,有人接触按键开关时,语音提示:“正在工作,请不要随便触摸开关”。

  4. 出门(由内 外走)—从洁净室到非洁净室:

  4.1打开内门,外门上电自锁,风淋室照明灯点亮,工作指示灯亮,人走进风淋室,关上内门,内外门解锁。系统开始检测是否有人在风淋室。

  4.2如检测到有人:可以选择内门出去:打开内门,外门上电自锁,再关上内门。系统返回初始状态或选择外门出去,打开外门,内门上电自锁,再关上外门。系统返回初始状态。

  4.3如检测不到有人:此时有人打开外门,系统即转入进门过程3.此时有人打开内门,系统即转入出门过程4.

  4.4如有人在风淋室,但不在系统感应区内,系统即转入4.3,当系统一检测到有人时,系统即转入4.2。

  4.5在出门过程中,如系统检测到有人已进入风淋室,在内外门解锁后,里面的人在10秒内没有离开风淋室,系统自动返回初始状态。
